Kamino su izoliacija sistema Leier montavimo instrukcija

Kamino su izoliacija sistema Leier būtina montuoti, vadovaujantis šia instrukcija ir normatyviniais bei darbo saugos taisyklėmis.

Kaminų sistemų kainas rasite čia »

1. Prieš pradedant montavimo darbus, reikia nustatyti, kokiame aukštyje prie pajungimo vamzdžio (trišakio) turi būti jungiamas šildymo įrenginio išmetimo vamzdis.

2. Papildomų (viršutinių) kontrolinių durelių montavimo galimybę ir poreikį kiekvienu atskiru atveju reikia suderinti su židinio meistru.

3. Maksimalus kamino aukštis virš stogo šlaito paviršiaus gali būti 1,5 m. Jeigu kaminas aukštesnis (iki 3,0 m), jį būtina sutvirtinti, tvirtinant armatūrinius strypus įdėklo plytų angose su cemento mišiniu. Strypai turi būti užtvirtinti mažiausiai 1,0 m atstumu žemiau stogo šlaito ir privesti iki kamino baigiamosios dalies.

4. Šildymo įrenginio (krosnies, židinio ir pan.) pajungimą prie pajungimo vamzdžio galima atlikti ti po to, kai sumontuojami šamotiniai vamzdžiai (mažiausiai po 24 valandų nuo įmontavimo, esant aplinkos temperatūrai 20^oC).

5. Kaminą galima pradėti naudoti ne anksčiau, negu po 7 dienų nuo montavimo darbų pabaigos.

Montavimo būdas ir eilės tvarka

1. Kamino įdėklo plytas reikia mūryti su cemento ar cemento - kalkių mišiniu. Siūlių storis turi būti 1 cm.

2. Atliekant mūrijimo darbus ypatingą dėmesį atkreipti  į tai, kad mišinys nepatektų į įdėklo vidų. Siekiant to išvengti, rekomenduojama naudoti skardos šablonus. Jokiu būdu negalima leisti, kad susidarytų kokie nors sukibimi tarp įdėklo plytų, mineralinės vatos ir šamotinio vamzdžio.

3. Šamotinio  vamzdžio sujungimams naudoti tik pridedamą rūgščiai atsparų glaistą.

4. Glaistas ruošiamas švariame inde, tiksliai atmatavus (pagal tūrį) 7 dalis glaisto miltelių ir 1 dalį vandens. Maišyti, kol susidarys vienalytė plastiška masė, ir palaikyti nuo 3 iki 5 minučių. Tokiu būdu paruošto glaisto naudojimo laikas - 1 valanda. Rekomenduojama pasidaryto glaisto dalimis - po tam tikrą kiekį, priklausomai nuo atliekamų darbų apimties.

Dėmesio! nenaudoti ir nelaikyti glaisto žemesnėje negu +5^oC temperatūroje.

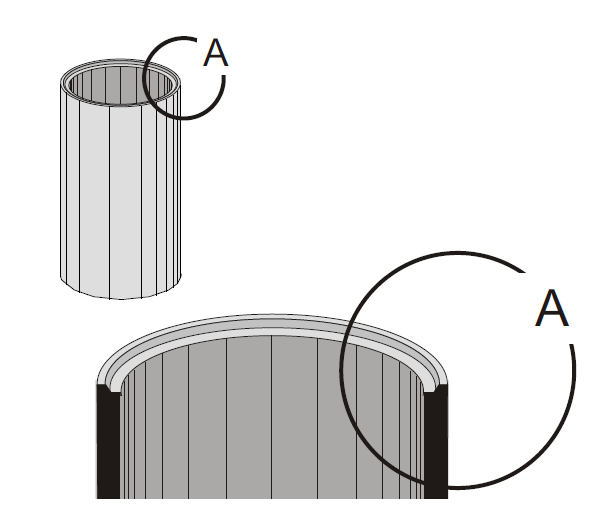

5. Šamotiniai vamzdžiai jungiami rūgščiai atspariu glaistu, statant juos išoriniu bortelių į viršų.

Prieš dedant glaistą, vamzdžio suleidimus nuvalyti ir kempine suvilgyti vandeniu. Glaistą tepti mentele ant suleidimo ir statyti sekantį vamzdį. Sujungus elementus, jų nejudinti. Nuimti glaisto perteklių iš abiejų pusių ir siūlę nutrinti drėgna kempine. Ant vamzdžių sujungimų negali likti sukietėjusio rūgščiai atsparaus glaisto nutekėjimų. Sujungimas pilnai sutvirtėja po 24 valandų, esant 20^oC.

6. Montuojant kaminą, jo viršutinę dalį reikia apsaugoti nuo atmosferos sąlygų poveikio, kad nesušlaptų mineralinė vata.

Kamino pagrindas

Kaminas pradedamas statyti ant prieš tai paruošto (pagal projektą) pagrindo dedant horizontalią izoliaciją nuo drėgmės. Pirmą kamino įdėklo plytą dėti ant skiedinio ir pilnai užpildyti - primaišant min. C8/10 betono.

Betonui sustingus, ant skiedinio, centre dedamas šamotinis kondensato šalinimo elementas, kruopščiai išlyginant jo padėtį.

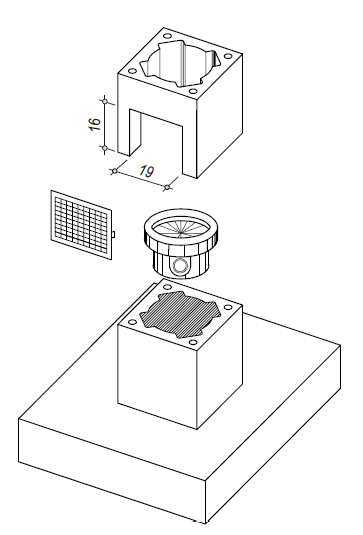

Sekančioje (antroje) plytoje išpjaunama anga vėdinimo grotelėms, kurios matmenys: plotis 19cm ir aukštis 16cm. Pjauti su kampiniu šlifuokliu, turinčiu diską betonui pjaustyti.

Dėmesio! kondensato šalinimo elemento anga turi būti nukreipta į plytoje išpjautos angos pusę.

Kamino kontrolė

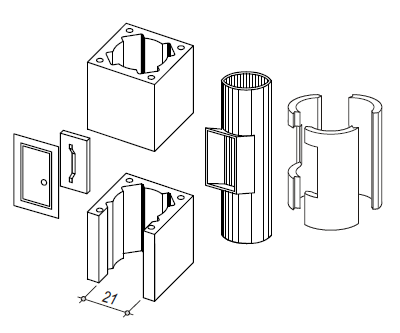

Sekančioje (trečioje) nuo apačios plytoje išpjaunama 21cm pločio anga per visą plytos aukštį.

Uždėti ir kruopščiai išlyginti plytos padėtį.

Išpjauti gabalėlius iš vatos, tiksliai pritaikant juos prie išsikišančio kontrolinio vamzdžio rėmelio. Po to nuvalyti ir suvilgyti kempine kondensato šalinimo elemento paviršių. Išpjautą vatą įdėti kartu su kontroliniu vamzdžiu. Vamzdis turi būti ypatingai kruopščiai įstatytas plytų sienelių atžvilgiu, kad būtų galima preciziškai atitaikyti kontrolinių durelių padėtį.

Krosnelės pajungimas

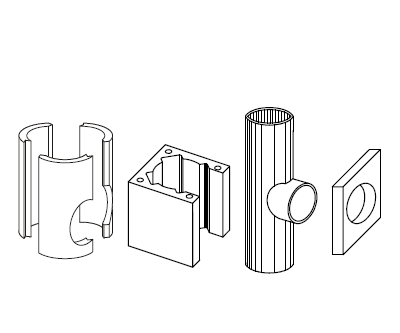

Įdėjus ketvirtąją plytą,sekančioje plytoje reikia išpjauti angą per visą plytos aukštį (33cm) ir tokio pločio(pagal plytų tipus): K35 - 22cm, K40 - 27cm, K48 - 33cm.

Atitinkamai išpjauti vatą, pritaikant prie pajungimo vamzdžio diametro. Suvilgyti kempine kamine esančio vamzdžio suleidimą, uždėti glaistą ir įdėti vatą kartu su pajungimo vamzdžiu. Pajungimo vamzdžio ašis tokiu atveju yra apie 148cm aukštyje nuo pagrindo lygio.

Jeigu reikalingas kitas pajungimo vamzdžio ašies aukštis (181cm, 214cm, 247cm ir pan. - kas 33cm), toks aukštis pasiekiamas, montuojant papildomu tiesių vamzdžių ir plytų blokus, turint omeny, kad dėl suleidimų negalima vamzdžių nupjauti. Angos plytose tokiu atveju išdėstomos individualiai (16,5cm atstumu virš ir išilgai pajungimo vamzdžio ašies).

Kamino pagrindinė dalis

Likusios plytos, vata ir tiesūs vamzdžiai montuojami, laikantis darbo eiliškumo, t.y. pirmiausia ant skiedinio statoma plyta, po to dedama mineralinė vata, nuvalyti ir suvilgyti kempine jungiamų vamzdžių paviršių, uždėti glaistą ant apatinio vamzdžio suleidimo, po to uždėti sekantį tiesų vamzdį.

Perėjimas per perdangą

Anga perdangoje, skirta kamino šiluminiam plėtimuisi, turi būti apie 2-3cm didesnė už kamino mūro išorinius matmenis. Esant medinei perdangos konstrukcijai (balkiai, gegnės ir pan.) tarpelis plėtimuisi turi būti mažiausiai 5cm, tokiu atveju atliekami reikiami pakeitimai. Plėtimosi tarpeliai užpildomi mineraline vata. Dėmesio! Nenaudoti putplasčio.

Kamino užbaigimas

Apmūrijant kaminą iš išorės plytomis, mūrijimo darbai pradedami nuo perdangos paskutiniojo lygmens arba atraminės surenkamosios gelžbetoninės plokštės, uždėtos po stogo šlaitu ant įdėklo plytų. Perėjimas per stogo perdengimą užsandarinamas mineraline vata ir atitinkamai apskardinamas.

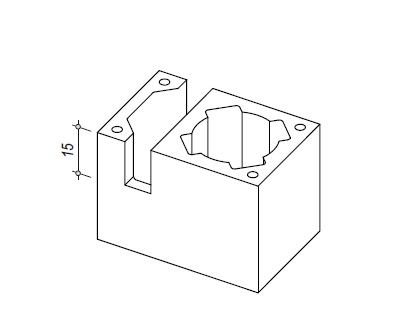

Pastaba. Įdėklo plytų su ventiliaciniu ortakiu atveju, prieš pradedant užbaiginėti kamino viršutinę dalį, paskutiniojoje plytoje iš abiejų pusių išpjaunamos išvedimo angos iš ventiliacijos ortakio, kurių minimalus aukštis 15cm.

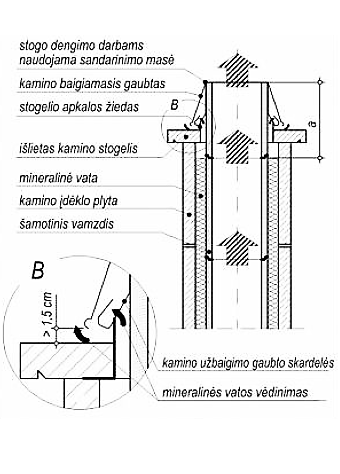

Kamino baigiamosios dalies konstrukcija su surenkamu betoniniu stogeliu.

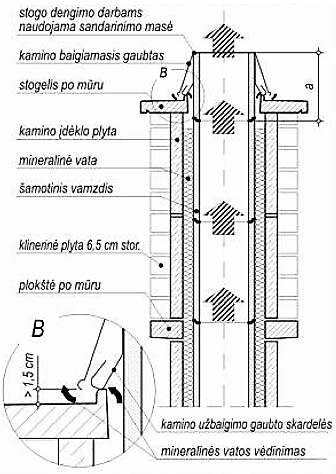

Kamino baigiamosios dalies konstrukcija su statybos aikštelėje liejamu stogeliu.

Pastaba. Prieš pradedant montuoti surenkamą arba monolitinį (liejamą statybos aikštelėje) stogelį, vatą prie kamino reikia nupjauti taip, kad atstumas tarp paskutiniosios įdėklo plytos viršutinio krašto ir vatos krašto būtų apie 10cm.

Kaminas baigiamas statyti tokiu būdu, kad paskutinysis šamotinis vamzdis (statomas "sausai") išsikištų virš paskutiniosios įdėklo plytos - neįklijuojant tokio vamzdžio. Surenkamas betoninis stogelis uždedamas ant skiedinio, naudoto įdėklo plytų mūrijimui. "Sausai" įstatytą vamzdį išimti iš kamino. Kamino baigiamąjį gaubtą uždėti ant stogelio, kad gaubto skardelės remtųsi į stogelio kraštą.

Pamatuoti atstumą nuo paskutiniojo įklijuoto šamotinio vamzdžio iki kamino užbaigimo gaubto viršutinio krašto; tokiu būdu gausite paskutiniojo vamzdžio matmenį "a".

Nupjautą vamzdį statyti ant glaisto, po to prispaudžiant įtvirtinti kamino užbaigimo plieninį gaubtą. Kamino užbaigimo gaubto siūlė su nupjauto vamzdžio viršutiniu kraštu užsandarinama stogo dengimo darbams naudojama sandarinimo mase.

Teisingai sumontavus gaubtą, tarpelis tarp kamino pabaigos ir betoninio stogelio paviršiaus turi būti mažiausiai 1,5cm - tokiu būdu užtikrinamas mineralinės vatos vėdinimas.

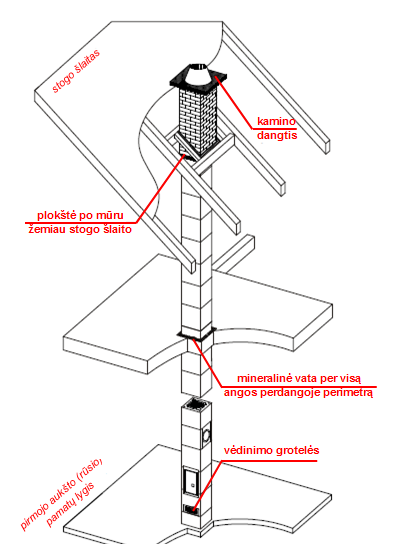

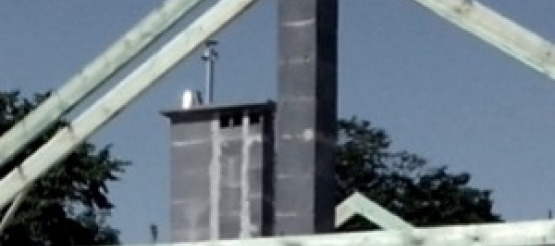

Kamino vaizdas
